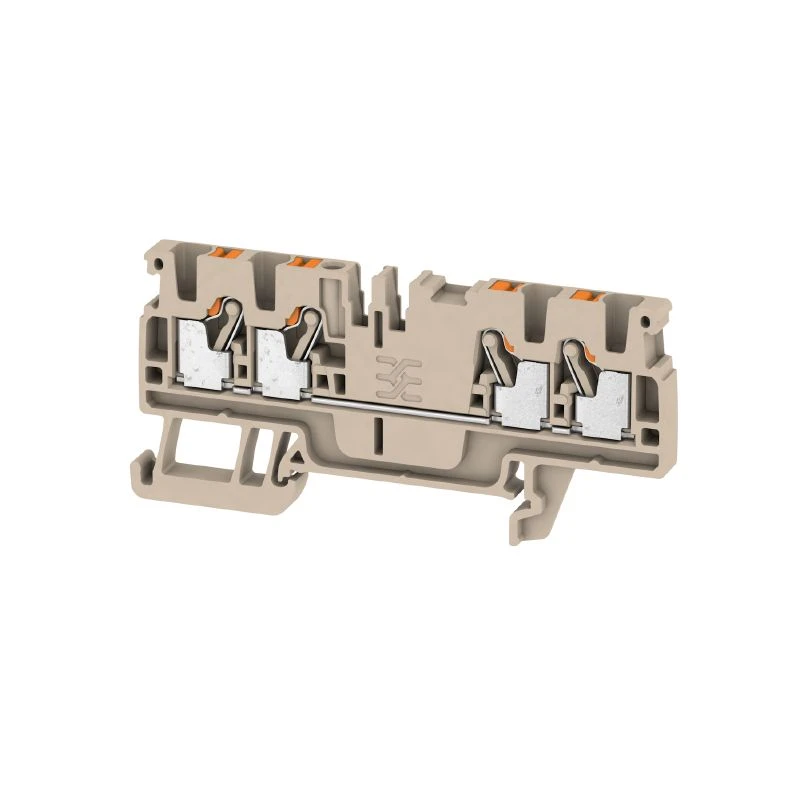

WeidMuller A4c 2. 5 1521690000

Dýpt

36,5 mm

Dýpt (tommur)

1.437 tommur

Dýpt þar á meðal Din Rail

37 mm

Hæð

77,5 mm

Hæð (tommur)

3,051 tommur

Breidd

5,1 mm

Breidd (tommur)

0. 201 tommur

Nettóþyngd

9.82 g

Geymsluhitastig

-25 gráðu ... 55 gráðu

Stöðug rekstrartímabil, mín.

-60 gráðu

Stöðug rekstrartímabil, max.

130 gráðu

Efni

Wemid

Litur

dökk beige

Litur rekstrarþátta

appelsínugult

UL 94 eldfimi

V-0

Vottorð nr. (ATEX)

Tuev16Atex7909u

Vottorð nr. (IECEX)

IECEXTUR16.0036U

Max. Spenna (atex)

550 V

Núverandi (atex)

21 A

Vír þversnið Max. (Atex)

2,5 mm²

Max. Spenna (iecex)

550 V

Núverandi (iecex)

21 A

Vír þversnið Max. (Iecex)

2,5 mm²

Merking en 60079-7

Ex EB II C GB

Ex 2014/34/ESB merki

Ii 2 gd

Endakápaplata krafist

Já

Fjöldi möguleika

1

Fjöldi stiga

1

Fjöldi klemmustiga á stigi

4

Fjöldi möguleika á hverja stig

1

Stig kross tengt innbyrðis

Nei

PE tenging

Nei

Járnbraut

TS 35

N-virkni

Nei

PE aðgerð

Nei

Pennaaðgerð

Nei

Sprengingarprófuð útgáfa

Já

Uppsetningarráð

Járnbraut

Opnar hliðar

ekki satt

Snap-on

Nei

Tegund festingar

Snap-on

Tegund festingar

TS 35

Með snap-in pegs

Nei

Tegund tengingar, viðbótartenging

Ýttu inn

Blaðstærð

0. 6 x 3,5 mm

Klemmusvið, max.

4 mm²

Klemmusvið, mín.

0. 14 mm²

Tenging þversnið, strandað, max.

4 mm²

Tenging þversnið, strandaður, mín.

0. 5 mm²

Tengingarstefna

Efst

Gauge to IEC 60947-1

A3

Fjöldi tenginga

4

Stripplengd

10 mm

Rörlengd fyrir tvíbura-endir ferrule

Lengd slöngunnar:

mín.

8 mm

Max.:

12 mm

Þversnið fyrir tengingu leiðara:

mín.:

0. 5 mm²

Max.:

0. 75 mm²

Rörlengd fyrir vír-enda ferrule með plastkraga Din 46228/4

Lengd slöngunnar:

mín.:

6 mm

Max.:

8 mm

Þversnið fyrir tengingu leiðara:

mín.:

0. 14 mm²

Max.:

0. 34 mm²

Lengd slöngunnar:

mín.:

6 mm

Max.:

12 mm

Þversnið fyrir tengingu leiðara:

mín.:

0. 5 mm²

Max.:

1 mm²

Lengd slöngunnar:

mín.:

8 mm

Max.:

12 mm

Þversnið fyrir tengingu leiðara:

mín.:

1,5 mm²

Max.:

2,5 mm²

Rörlengd fyrir vír-enda ferrule án plastkraga din 46228/1

Lengd slöngunnar:

nafn:

5 mm

Þversnið fyrir tengingu leiðara:

nafn:

0. 25 mm²

Lengd slöngunnar:

mín.:

6 mm

Max.:

10 mm

Þversnið fyrir tengingu leiðara:

mín.:

0. 5 mm²

Max.:

1 mm²

Lengd slöngunnar:

mín.:

7 mm

Max.:

12 mm

Þversnið fyrir tengingu leiðara:

mín.:

1,5 mm²

Max.:

4 mm²

Twin Wire-End Ferrules, Max.

0. 75 mm²

Twin Wire-End Ferrules, mín.

0. 5 mm²

Tegund tengingar

Ýttu inn

Víratenging þversnið AWG, Max.

AWG 12

Víratenging þversnið AWG, mín.

AWG 28

Þversnið í vír tengingu, fínn strandaður, max.

4 mm²

Þversnið í vírstengingu, fínn strandaður, mín.

0. 5 mm²

Þversnið vírstengingar, fínn strandaður með vír-endir ferrules din 46228/1, max.

4 mm²

Þversnið vírstengingar, fínn strandaglópur með vír-endir ferrules din 46228/1, mín.

0. 5 mm²

Þversnið vírstengingar, fínn strandaður með vír-endir ferrules din 46228/4, max.

2,5 mm²

Þversnið vírstengingar, fínn strandaður með vír-endir ferrules din 46228/4, mín.

0. 5 mm²

Þversnið vírstengingar, solid kjarni, max.

2,5 mm²

Þversnið vírstengingar, traust kjarni, mín.

0. 5 mm²

Vottorð nr. (CSA)

200039-70089609

Núverandi stærð B (CSA)

20 A

Núverandi stærð C (CSA)

20 A

Núverandi stærð D (CSA)

5 A

Spennustærð B (CSA)

600 V

Spennustærð C (CSA)

600 V

Spennustærð D (CSA)

600 V

Vír þversnið Max. (CSA)

12 AWG

Vír þversnið mín. (CSA)

28 AWG

Uppsetningarráð

Járnbraut

Járnbraut

TS 35

Staðlar

Iec 60947-7-1

Víratenging þversnið AWG, Max.

AWG 12

Víratenging þversnið AWG, mín.

AWG 28

Metið þversnið

2,5 mm²

Metin spenna

800 V

Metið DC spennu

800 V

Metinn straumur

24 A

Straumur við hámarksvír

24 A

Staðlar

Iec 60947-7-1

Bindi viðnám samkvæmt IEC 60947-7- x

1.33 mΩ

Metið hvati þolir spennu

8 kV

Aflmissi í samræmi við IEC 60947-7- x

0.77 W

Alvarleiki mengunar

3

Bylgjuspennuflokkur

Iii

Vottorð nr. (Curus)

E60693

Leiðari Stærð verksmiðju raflögn að hámarki. (Curus)

12 AWG

Leiðari Stærð verksmiðju raflögn mín. (Curus)

28 AWG

Leiðari Stærð reitur raflögn Max. (Curus)

12 AWG

Leiðari Stærð reit raflögn mín. (Curus)

28 AWG

Núverandi stærð B (Curus)

20 A

Núverandi stærð C (Curus)

20 A

Núverandi stærð D (Curus)

5 A

Spennustærð B (Curus)

600 V

Spennustærð C (Curus)

600 V

Spennustærð D (Curus)

600 V
