Phoenix Contact CBM E {{0}} DC/0. 5-10 a No-R rafeindabúnaður 2905744
INNGANGUR
Ef um er að ræða ofhleðslu eða skammhlaup, snertið Phoenix CABT CBM E {{0}} dc/0. 5-10 A NO-R Multi-Channel Electronic Circuit Breaker með virkri straummörkum mun vernda átta álag við 24 V DC. með rafrænum læsi á tilgreindum nafnstraumum og nafngildandi aðstoðarmanni. að vera festur á DIN teinum.
Vörueiginleikar
• Auðvelt stilling með nafngildandi töframanni
• Aukið framboð kerfisins með greindri undir og yfir spennu uppgötvun
• Stillanleg í skrefum á hverja rás: Frá 0. 5 a til 10 a
• Virk takmörkun á straumi til að auka getu andstreymisaflsins
• Einfalt eftirlit með kerfinu með snemma merkjasendingum og beinni upplýsingasöfnun frá vörunni.
Tæknileg gögn
Vörueiginleikar
|
Vörutegund |
Tækirásarbrot |
|
Vörufjölskylda |
CBM |
|
Tegund |
Din járnbrautareining, eitt stykki |
|
Fjöldi staða |
1 |
|
Fjöldi rásanna |
8 |
Einangrunareinkenni
|
Verndunarflokkur |
Iii |
|
Mengunarpróf |
2 |
Rafmagns eiginleikar
Almennt
|
Rekstrarspenna |
18 V DC ... 30 V DC |
|
Metin spenna |
24 V DC |
|
Metinn straumur í |
Max. 80 A DC (fyrir tvöfalt framboð í+ með að minnsta kosti 2 x 6 mm²) |
|
Max. 70 A DC (fyrir UL 2367) |
|
|
Metinn straumur í |
0. |
|
Metinn straumur (fyrirfram aðlagaður) |
0.5 A |
|
Metin bylgja spennu |
0. 5 kV |
|
Tripping aðferð |
E (rafræn) |
|
Viðbrögð viðbragðs |
Max. 35 V DC |
|
Nauðsynlegt öryggisafrit |
Aðeins krafist ef IMAX af aflgjafa> Skammtaskipta getu. Innbyggt failsafe þáttur. |
|
Skammtímaskiptageta |
300 A |
|
Dielectric styrkur |
Max. 30 V DC (hleðslurás) |
|
Virk takmörkun á straumi |
typ. 1,5 x í (2 - 10 a) |
|
Slitun |
Rafrænt |
|
Skilvirkni |
> 99 % |
|
Lokaður hringrás straumur i0 |
typ. 50 Ma |
|
Afldreifing |
1.2 W (No-Load Rescera) |
|
17.2 W (nafnaðgerð) |
|
|
Frumstillingartími mát |
3.3 s |
|
Biðtími eftir slökkt á rás |
10 s (við ofhleðslu / skammhlaup) |
|
Mæla umburðarlyndi i |
typ. 4 0 % (0,5 a ... 1 a) |
|
typ. 10 % (2 a ... 10 a) |
|
|
Hitastig afkast |
40 A DC (við 70 gráðu (65 gráðu fyrir UL 2367)) 50 A DC (við 60 gráðu) 60 A DC (við 50 gráðu) 70 A DC (við 40 gráðu) 80 A DC (við 40 gráðu) |
|
70 A DC (við 40 gráðu fyrir UL 2367) |
|
|
MTBF (IEC 61709, SN 29500) |
1304293 H (við 25 gráðu) |
|
858501 H (við 40 gráðu) |
|
|
440048 H (við 60 gráðu) |
|
|
Mistakast öruggt frumefni |
15 A DC (Per Output Channel) |
Hleðslurás
|

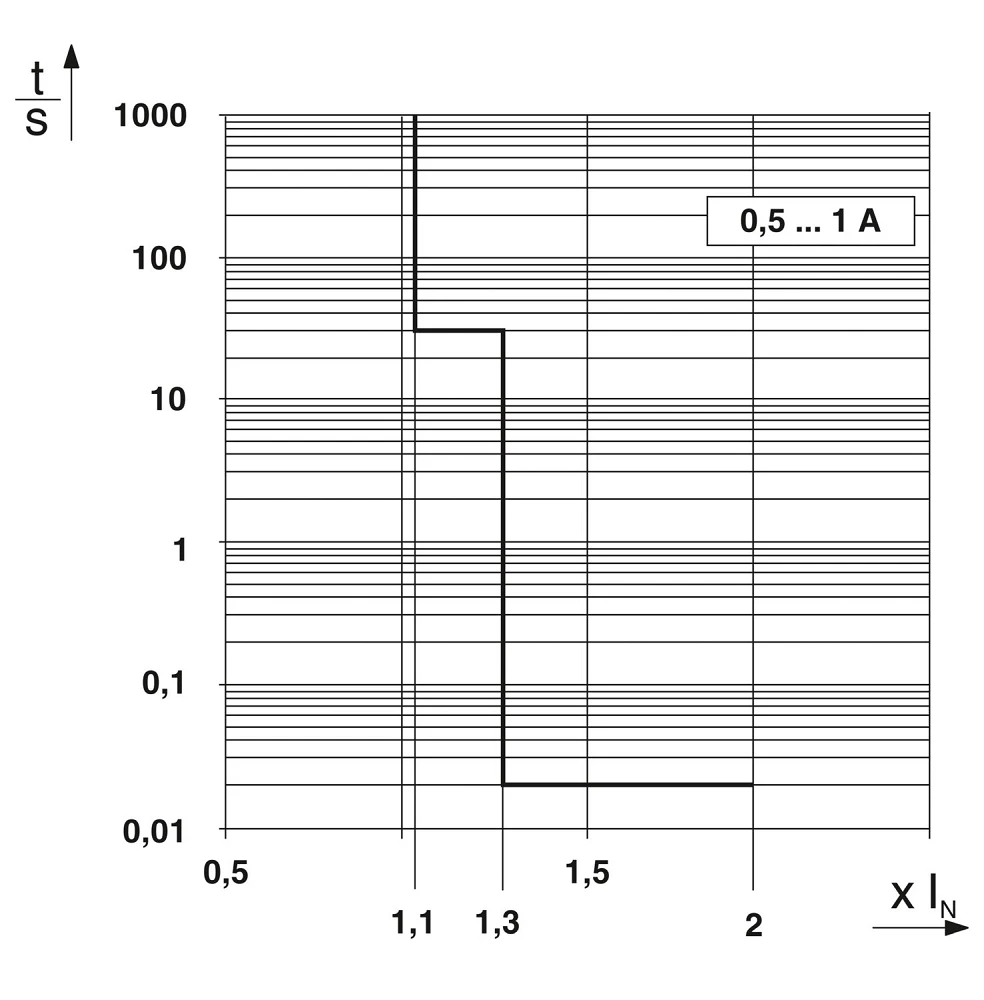

Lokunartími |
0.02 s (> 1.3 x IN) 30 s (1. 1 1. 3 x inn) |
|
Undirspennu skipt |
Minna en eða jafnt og 17,8 V DC (virkur) |
|
Meiri en eða jafnt og 19 V DC (óvirk) |
|
|
Ofbólgu skipt |
Meiri en eða jafnt og 30,5 V DC (virkur) |
|
Minna en eða jafnt og 29,5 V DC (óvirkt) |
|
|
Max. rafrýmd álag |
75000 µF |
Endurstilla
|
Inntaksspenna svið |
7 V DC ... 30 V DC (endurstilla með fallandi brún) |
|
Núverandi neysla |
typ. 0. 4 Ma (við 24 V DC) |
|
Púlslengd |
Meiri en eða jafnt og 50 ms (hátt merki) |
|
Meiri en eða jafnt og 50 ms (lágt merki) |
|
|
Spenna |
< 5 V DC (Low signal) |
|
>8 V DC (hátt merki) |
Staða framleiðsla
|
Framleiðsla spenna |
24 V DC |
|
Framleiðsla straumur |
Max. 20 Ma (þegar i> 80% að minnsta kosti einni rás) |
Vísir/fjarstýring
|
Nafn tengingar |
Fjarstýringarrás |
|
Skiptaaðgerð |
N/O tengiliður |
|
Rekstrarspenna |
0 v dc ... 30 v dc |
|
Rekstrarstraumur |
1 Ma DC ... 100 Ma DC |
Tengingargögn
Aðalrás í+
|
Tengingaraðferð |
Ýta-tenging |
|
Stripplengd |
18 mm |
|
Leiðari þversnið stífur |
0. 75 mm² ... 16 mm² |
|
Leiðari þversnið AWG |
20 ... 4 |
|
Leiðari þversnið, sveigjanlegur, með ferri, með plast ermi |
0. 75 mm² ... 10 mm² |
|
Leiðari þversnið sveigjanlegur, með ferri án plast ermi |
0. 75 mm² ... 16 mm² |
Aðalrás í-
|
Tengingaraðferð |
Ýta-tenging |
|
Stripplengd |
10 mm |
|
Leiðari þversnið stífur |
0. 2 mm² 2,5 mm² |
|
Leiðari þversnið AWG |
24 ... 12 |
|
Leiðari þversnið, sveigjanlegur, með ferri, með plast ermi |
0. 25 mm² 1,5 mm² |
|
Leiðari þversnið sveigjanlegur, með ferri án plast ermi |
0. 25 mm² 2,5 mm² |
Aðalrásin út
|
Tengingaraðferð |
Ýta-tenging |
|
Stripplengd |
10 mm |
|
Leiðari þversnið stífur |
0. 2 mm² 2,5 mm² |
|
Leiðari þversnið AWG |
24 ... 12 |
|
Leiðari þversnið, sveigjanlegur, með ferri, með plast ermi |
0. 25 mm² 1,5 mm² |
|
Leiðari þversnið sveigjanlegur, með ferri án plast ermi |
0. 25 mm² 2,5 mm² |
Fjarstýringarrás
|
Stripplengd |
10 mm |
|
Leiðari þversnið stífur |
0. 2 mm² 2,5 mm² |
|
Leiðari þversnið AWG |
24 ... 12 |
|
Leiðari þversnið, sveigjanlegur, með ferri, með plast ermi |
0. 25 mm² 1,5 mm² |
|
Leiðari þversnið sveigjanlegur, með ferri án plast ermi |
0. 25 mm² 2,5 mm² |
Merki
|
DC OK leiddi af stað |
slökkt (engin framboðsspenna) |
|
Dc ok leiddi gult |
LIT (Underboltage Active, Spenna minna en eða jafnt og 17,8 V, virkar rásir slökkt og rás ljósdíóða er kveikt á rauðum) |
|
blikkandi (Skipting óvirks óvirks, tæki var í undirspennuútgangi) |
|
|
DC OK LED GREEN |
kveikt (rekstrarspenna á nafnsviði 18 ... 30 V) |
|
Dc ok leiddi rautt |
LIT (Ofspennu skipt um virk, spenna meiri en eða jafnt og 30,5 V, slökkt á rásum og rásarljósaljós eru logaðir) |
|
blikkandi (yfirspennu slökkt óvirkt, tæki var í lokun yfir spennu) |
|
|
Rás leiddi af |
Slökkt (slökkt á rás) |
|
Rás leiddi gult |
kveikt (kveikt á rás, rásarálag> 80%) |
|
Rás leiddi gulgrænan |
blikkandi (kveikt á rás, nafn núverandi aðstoðarmaður virkur) |
|
Rás leiddi grænt |
kveikt (kveikt á rás) |
|
blikkandi (kveikt á rás, forritunarstilling virk) |
|
|
Rás leiddi rautt |
kveikt (slökkt á rás, of- eða undirspennu) |
|
Á tímabundið (slökkt á rás, 10 sek kólna fas, ofhleðsla eða losun skammhlaups) |
|
|
blikkandi (slökkt á rás, tilbúin til að kveikja aftur á, ofhleðslu eða losun skammhlaups) |
|
|
Rás leiddi rauðgult |
blikkandi (kveikt á rás, ofhleðslustilling, afkastageta um það bil 110 ... 130%, lokun eftir 30 sek) |
|
Rás leiddi rauðgrænt |
blikkandi (slökkt á rás, forritunarstilling virk, núverandi aðlögun eftir ofhleðslu eða losun skammhlaups) |
Mál
|
Víddar teikning |
|
|
Breidd |
41 mm |
|
Hæð |
130 mm |
|
Dýpt |
121 mm (þ.m.t. |
Efnislegar upplýsingar
|
Litur |
Ljósgrár (RAL 7035) |
|
Grey (RAL 7042) |
|
|
Efni |
PC |
|
PA 6.6 |
|
|
PC |
|
|
PBT-FR17 |
|
|
Pom |
|
|
Eldfimi mat samkvæmt UL 94 |
V-0 |
Umhverfis- og raunverulegt aðstæður
Umhverfisaðstæður
|
Verndun |
IP20 |
|
Umhverfishitastig (aðgerð) |
-25 gráðu ... 70 gráðu (gangsetning á -40 c tegund prófað) |
|
-25 gráðu ... 65 gráðu (fyrir UL 2367) |
|
|
Umhverfishitastig (geymsla/flutningur) |
-40 gráðu ... 80 gráðu |
|
Hæð |
Minna en eða jafnt og 6000 m (AMSL) |
|
Rakastigspróf |
240 klst., 95 % RH, 40 gráðu |
|
Áfall (aðgerð) |
30g (iec 60068-2-27, próf ea) |
|
Titringur (aðgerð) |
5 Hz 24,9 Hz (amplitude ± 1,6 mm; í samræmi við IEC 60068-2-6, próf FC) |
|
24.9 Hz… 150 Hz (hröðun 4G; í samræmi við IEC 60068-2-6, prófa FC með viðbótarprófun á ómun í samræmi við DNV GL) |
Samþykki
UL samþykki
|
Auðkenni |
UL/C-UL skráð UL 508 |
|
UL viðurkenndi UL 2367 |
|
|
Ul ansi/isa -12. |
Samþykki skipasmíða
|
Auðkenni |
DNV GL |
DNV GL gögn
|
Hitastig |
D |
|
Rakastig |
B |
|
Titringur |
B |
|
EMC |
A |
|
Girðing |
Nauðsynleg vernd samkvæmt reglunum skal veitt við uppsetningu um borð |
Staðla og reglugerðir
|
Staðla/forskriftir |
En 61000-6-2 |
|
Athugið |
EMC - friðhelgi fyrir iðnaðarsvæði |
|
Staðla/forskriftir |
En 61000-6-3 |
|
Athugið |
EMC - Losun fyrir íbúðarhúsnæði, viðskipti og atvinnuhúsnæði og litla rekstur |
|
Staðla/forskriftir |
En 60068-2-6 |
|
Athugið |
Umhverfisáhrif - titringur (sinusoidal) |
|
Staðla/forskriftir |
En 60068-2-1 |
|
Athugið |
Umhverfisáhrif - Hluti 2-1: Próf - Próf A: Kalt |
|
Staðla/forskriftir |
En 60068-2-2 |
|
Athugið |
Umhverfisáhrif - Hluti 2-2: Próf - Próf B: Þurr hiti |
|
Staðla/forskriftir |
En 60068-2-78 |
|
Athugið |
Umhverfisáhrif - raka og hiti, stöðugur |
Festing
|
Festingartegund |
DIN Rail: 35 mm |
