Moxa eds -518 e -4 gtxsfp-t lag 2 gigabit stjórnað iðnaðar Ethernet rofi
Introduction

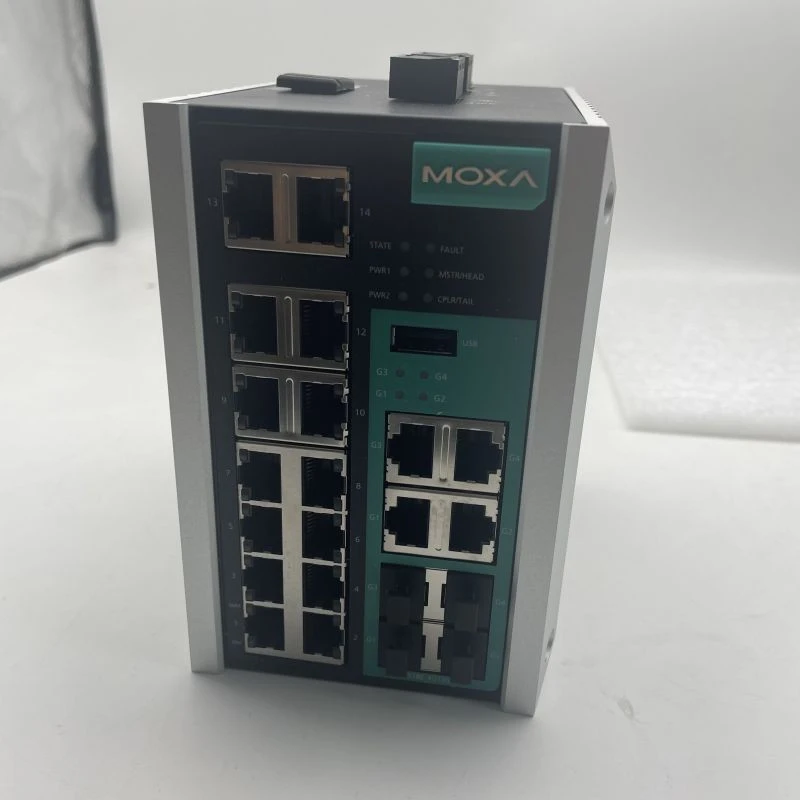

Moxa eds -518 e -4 gtxsfp-t er frestanding, compact 18- port stjórnað Ethernet rofi með fjórum samsettum gigabit tengjum og innbyggðum RJ45 eða SFP rifa fyrir gigabit trefjar-optic samskipta. 14 hröð Ethernet tengi bjóða upp á val á kopar- og trefjahöfnasamsetningum, sem gefur Moxa eds -518 e -4 GTXSFP-T viðbótarfrelsi þegar þú þróar netið og forritið. Ethernet offramboð tækni túrbóhringur, túrbókeðja, RSTP/STP og MSTP bæta áreiðanleika kerfisins og framboð á kjarna netsins. Moxa eds -518 e -4 GTXSFP-T inniheldur auk þess víðtæka stjórnsýslu og öryggisgetu.
Ennfremur er MOXA EDS -518 e -4 GTXSFP-T er sérstaklega ætlað fyrir erfiðar iðnaðaraðstæður með takmörkuðu uppsetningarrými og kröfur um mikla verndarstig, þar með talið sjávar, járnbrautargönguleiðir, olíu og gas, sjálfvirkni verksmiðjunnar og sjálfvirkni í vinnslu.
Lögun og ávinningur
- Aðgerðir fela í sér 4 gigabit Ethernet tengi, 14 hratt Ethernet tengi fyrir kopar og trefjar, túrbóhring og keðju (bata tími <20 ms @ 250 rofar), RSTP/STP og MSTP fyrir offramboð.
- RADIUS, TACACS+, MAB sannvottun, SNMPV3, IEEE 802.1X, MAC ACL, HTTPS, SSH og Sticky MAC netföng eru notuð til að bæta netöryggi.
- Öryggisaðgerðir byggðar á IEC 62443, þar með talið stuðningi við stjórnun og eftirlit með tækjum með Ethernet/IP, ProFinet og Modbus TCP samskiptareglum.
- Fiber Check ™ veitir fullkomið eftirlit með trefjum og viðvaranir fyrir MST/MSC/SSC/SFP trefjar tengi.
- Styður MxStudio fyrir einfaldar, sýnilegar stjórnsýslu á iðnaði.
- V-ON ™ gerir kleift að millisekúndu stig fjölvörpunargagna og endurheimt myndbandsnetsins.
Forskriftir
Inntak/úttakviðmót
|
Vekjaraklukka rásir |
1, gengi framleiðsla með núverandi burðargetu 1 a @ 24 vdc |
|
Hnappar |
Endurstilla hnappinn |
|
Stafrænar inntaksrásir |
1 |
|
Stafræn inntak |
+13 til +30 v fyrir ástand 1 {{0}} til +3 v fyrir ástand 0 Max. Inntakstraumur: 8 Ma |
Ethernet tengi
|
10/100 Baset (x) tengi (RJ45 tengi) |
Eds -518 e -4 gtxsfp: 14 Eds -518 e-mm-sc -4 gtxsfp/mm-st -4 gtxsfp/ss-sc -4 gtxsfp: 12 Allar gerðir styðja: Sjálfvirk samningshraði Full/hálf tvíhliða stilling Sjálfvirk MDI/MDI-XConnection |
|
Combo tengi (10/10/1000Baset (x) OR100/ 1000 Basesfp+) |
4 |
|
10/100/1000Baset (x) tengi (RJ45 tengi) |
Sjálfvirk samningaviðræður Hraði fullur/hálf tvíhliða stilling Sjálfvirk MDI/MDI-X tenging |
|
100Basefx tengi (Multi-Mode SC tengi) |
Eds -518 e-mm-sc -4 gtxsfp röð: 2 |
|
100Basefx tengi (Multi-Mode ST tengi) |
Eds -518 e-mm-st -4 gtxsfp röð: 2 |
|
100BASEFX tengi (SC-tengi SC)
|
Eds -518 e-ss-sc -4 gtxsfp röð: 2 |
Power breytur
|
Tenging |
2 Fjarlægjanleg 4- tengiliðstöðvum (s) |
|
Inntakstraumur |
Eds {{0}} e -4 gtxsfp röð: 0,37 a @ 24 vdc Eds {{0}} e-mm-sc -4 gtxsfp/mm-st -4 gtxsfp/ss-sc -4 gtxsfp: 0,41 a @ 24 vdc {7}} gtxsfp: 0,41 a @ 24 vdc |
|
Inntaksspenna |
12/24/48/-48 vdc, óþarfi tvöfalt inntak |
|
Rekstrarspenna |
9.6 til 60 VDC |
|
Ofhleðsla straumvarnar |
Studd |
|
Andstæða pólun vernd |
Studd |
Líkamleg einkenni
|
Húsnæði |
Málmur |
|
IP -einkunn |
IP30 |
|
Mál |
94 x 135 x 137 mm (3,7 x 5,31 x 5,39 in) |
|
Þyngd |
1518g (3,35 lb) |
|
Uppsetning |

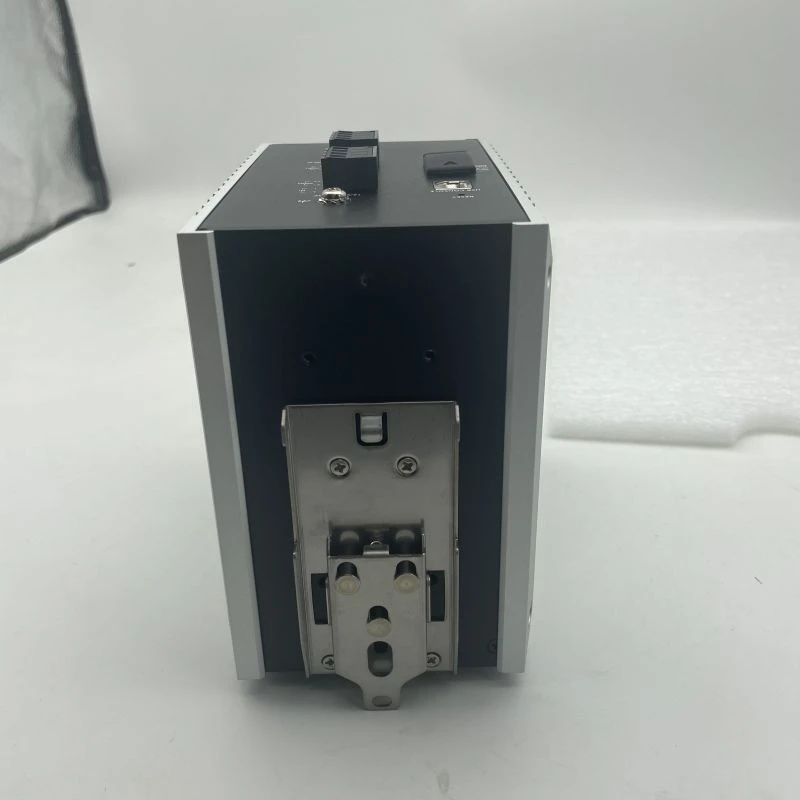

Festing Din-Rail, veggfesting (með valfrjálsu búnað) |
Umhverfismörk
|
Rekstrarhiti |
Hefðbundin líkön: -10 í 60 gráðu (14 til 140 gráðu f) Breitt temp. Líkön: -40 í 75 gráðu (-40 til 167 gráðu f) |
|
Geymsluhitastig (pakki innifalinn) |
-40 til 85 gráðu (-40 til 185 gráðu f) |
|
Rekandi rakastig |
5 til 95% (ekki korn) |
MoxaEds -518 e -4 gtxsfp-t Tiltækar gerðir
|
Líkan 1 |
Moxa eds -518 e -4 gtxsfp |
|
Líkan 2 |
Moxa eds -518 e-mm-sc -4 gtxsfp |
|
Líkan 3 |
Moxa eds -518 e-mm-st -4 gtxsfp |
|
Líkan 4 |
Moxa eds -518 e-SS-SC -4 gtxsfp |
|
Líkan 5 |
Moxa eds -518 e -4 gtxsfp-t |
|
Líkan 6 |
Moxa eds -518 e-mm-sc -4 gtxsfp-t |
|
Líkan 7 |
Moxa eds -518 e-mm-st -4 gtxsfp-t |
|
Líkan 8 |
Moxa eds -518 E-SS-SC -4 GTXSFP-T |
