Hirschmann Switch Static Routing Stilling

Forsendan verður að vera lag 3 rofi. Port - byggð leið getur ekki borið kennsl á VLAN og hafnað VLAN leiðarpakka merktum með T.

1. Búðu til sendibíl í stillingarstillingu VLAN og virkjaðu leiðaraðgerð;

2. Sláðu inn VLAN leiðarviðmót eða viðmótstillingu til að stilla IP -tölu viðmótsins og undirnet grímuna og virkja Port Routing aðgerðina;

3. Úthlutaðu höfnum til samsvarandi VLANS.

I. Stilla VLAN netföng

1. Smelltu á Stillingarhjálp

2.

3. Smelltu á Næsta beint, ef beðið er um það, veldu nr

4.. Sláðu inn IP -tölu og undirnetgrímu leiðarviðmótsins. Sláðu inn IP -tölu og undirnetgrímu leiðarins undir - og smelltu á Bæta við til að bæta við það við listann vinstra megin. Hægt er að hunsa undirvandann - ef það er ekki notað. Smelltu á Finish til að vista.

5. Port9.x birtist á listanum. IP -tölu þessarar höfn er leiðarviðmót heimilisfangs VLAN.

II. Stilla IP -tölu portleiðar

Tvöfalt - Smelltu á „IP -tölu“ klefann sem samsvarar höfninni og sláðu inn IP -tölu; Í „Netmask“ klefanum, sláðu inn undirnetgrímuna ogAthugaðu valkostinn „leið“. Taktu höfn 2.1 Sem dæmi:

Tvísmelltu höfn 2.1

Sláðu inn IP -tölu 10.0.1.1 í samsvarandi „IP -tölu“ einingunni 10.0.1.1;

Sláðu inn undirnetgrímuna 255.255.255.0 í „Netmask“ einingunni;

Athugaðu valkostinn „leið“ til að virkja leiðaraðgerð þessarar höfn;

Athugasemd: "Proxy ARP" Aðgerð valkostur: Proxy ARP er afbrigði af ARP -samskiptareglunum. Fyrir tölvu sem er ekki með sjálfgefið hlið sem er stillt til að eiga samskipti við aðrar tölvur á netinu fær gáttin ARP beiðnina frá upprunatölvunni og svarar upprunatölvunni með því að nota eigið MAC heimilisfang og TP heimilisfang Target tölvunnar.

Athugasemd: "Netdirected útsendingar" Aðgerð valkostur: Veldu hvort hægt sé að virkja útvarpsaðgerð beinnar nets í tiltekinni leiðargátt

Static leiðarborðsstilling

Iii. Virkja Switch Global Routing aðgerð

1. Veldu ON, sjálfgefna stillingin er slökkt, smelltu á Setja til að vista

2. Smelltu á Búa til inngangshnapp, gluggi birtist, sláðu inn miða netfangið, Subnet Mask, Next Hop IP -tölu, staðfestu að búa til leið og smelltu síðan á Setja til að vista.

IV. Dæmi um að stilla truflanir

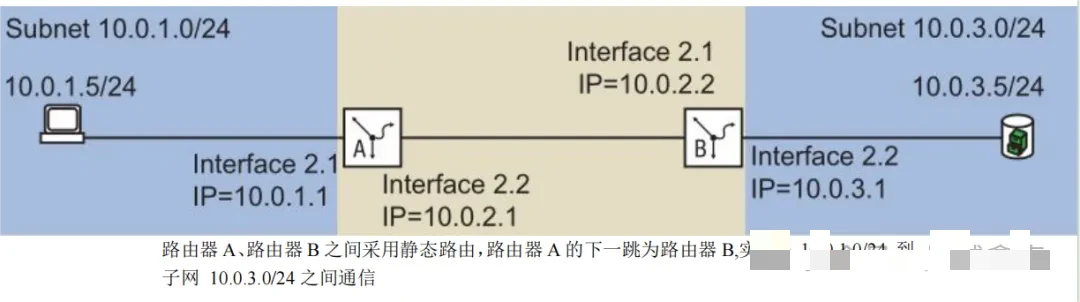

1.. Stöðug leið er notuð á milli leiðar A og leiðar B. Næsta hopp leið A er leið B, sem gerir samskipti frá 10.0.1.0/24 við undirnet 10.0.3.0/24.

2.. Að bæta við nýrri leiðarfærslu

Í poppinu - upp glugganum, sláðu inn leið A: Áfanganet: 10.0.3.0; Mask: 255.255.255.0; Næsta Hop heimilisfang: 10.0.2.2; Forgangsatriði: 1 (sjálfgefið gildi)

Leið B á hinum megin aðföngum:

Markmiðanet: 10.0.1.0; Mask: 255.255.255.0; Næsta Hop heimilisfang: 10.0.2.2; Forgangsatriði: 1 (sjálfgefið gildi)

3.Lelltu tæki og vistaðu til NV - vinnsluminni
