Hirschmann BRS 30-8 TX/4SFP
StillingarLýsing
Hirschmann BRS30 Bobcat Switch er sá fyrsti sinnar tegundar til að styðja við rauntíma samskipti í gegnum TSN. Krafist er öflugs Ethernet Network burðarás til að koma á skilvirkan hátt til vaxandi þörf fyrir rauntíma samskipti í iðnaðarumhverfi. Hirschmann BRS30 Compact stýrðir rofar gera kleift að stækka bandbreiddargetu með því að aðlaga SFP frá 1 til 2,5 gigabit - sem krefst engrar breytinga á tækinu.
Tæknilega Forskriftir
VaraLýsing
|
Tegund |
BRS 30-8 TX/4SFP (Vörukóði: BRS 30-0804 oooo-stcy99hhsesxx.x.xx) |
|
Lýsing |
Stýrður iðnaðarrofa fyrir DIN Rail, Fanless Design Fast Ethernet, Gigabit Uplink gerð |
|
Höfn og magn |
12 hafnir samtals: 8x 10 / 100Base TX / RJ45; 4x 100/1000mbit/s trefjar; 1. UPLINK: 2 x SFP rauf (100/1000 Mbit/s); 2. |
Meira Tengi
|
Snerting á aflgjafa/merkjasendingu |
1 x Plug-In Terminal Block, 6- pin |
|
Stafræn inntak |
1 x Plug-In Terminal Block, 2- pin |
|
Staðbundin stjórnun og skiptibúnað |
USB-C |
Net Stærð - lengd af snúru
|
Snúið par (TP) |
0 - 100 m |
|
Stakur trefjar (SM) 9/125 µm |
Sjá SFP trefjareiningar Sjá SFP trefjareiningar |
|
Stakur stilling trefjar (LH) 9/125 µm (langan flutnings senditæki) |
Sjá SFP trefjareiningar Sjá SFP trefjareiningar |
|
Multimode trefjar (mm) 50/125 µm |
Sjá SFP trefjareiningar Sjá SFP trefjareiningar |
|
Multimode trefjar (mm) 62.5/125 µm |
Sjá SFP trefjareiningar Sjá SFP trefjareiningar |
Net Stærð - Cascadibility
|
Lína - / stjarna topology |
hver |
Mátturkröfur
|
Rekstrarspenna |
2 x 12 VDC ... 24 VDC |
|
Orkunotkun |
9 W |
|
Afl framleiðsla í btu (það)/h |
31 |
Hugbúnaður
|
Skipt |
Sjálfstætt VLAN nám, hröð öldrun, truflanir unicast/multicast heimilisfang færslur, QOS/Port forgangsröðun (802.1D/P), TOS/DSCP forgangsröðun, tengi trausts, COS biðröð, biðröð/hámark. Biðröð bandbreidd, flæðisstýring (802,3x), egress viðmót mótun, inngöngustormvörn, Jumbo rammar, VLAN (802.1Q), GARP VLAN skráningarsamskiptareglur (GVRP), radd VLAN, Garp Multicast skráningarforrit (V1/V2 Multicast síun, margfeldi VLAN skráningarferli (MVRP), margfeldi MAC skráningarsamskiptareglur (MMRP), margfeldi skráningarferli (MRP) |
|
Offramboð |
Hiper-hringur (hringrofi), tengill samsöfnun með LACP, Link Backup, Media Offramboð Protocol (MRP) (IEC 62439-2), ofaukið nettenging, rstp 802.1d -2004 (IEC 62439-1), RSTP vörðir |
|
Stjórnun |
Tvöfaldur hugbúnaðarmynd stuðningur, TFTP, SFTP, SCP, LLDP (802.1ab), LLDP-MED, SSHV2, HTTP, HTTPS, gildrur, SNMP V1/V2/V3, Telnet, IPv6 stjórnun, OPC UA Server |
|
Greining |
Stjórnendur fjalla um uppgötvun átaka, tilkynningu frá MAC, merkjatengingu, vísbendingu um stöðu tækjanna, TCPDUMP, LED, SYSLOG, viðvarandi skógarhögg á ACA, eftirlit með gáttum með sjálfvirkum gerðum, uppgötvun tengils, ofhleðslu uppgötvun, tvíhliða misræmisgreining, hlekkhraði og tvíhliða eftirlit, RMON (1,2,3,9), Port Mirroring 1: 1, Port Mirroring 8: 1, Port Mirroring N: 1, Porting Port. Speglun n: 2, kerfisupplýsingar, sjálfsprófanir á köldum byrjun, koparstrengsprófi, SFP stjórnun, stillingareftirlitsglugg, rofi sorphaugur |
|
Stillingar |
Automatic Configuration Undo (roll-back), Configuration Fingerprint, Text-based Configuration File (XML), Backup config on a remote server when saving, Clear config but keep IP settings, BOOTP/DHCP Client with Auto-Configuration, DHCP Server: per Port, DHCP Server: Pools per VLAN, AutoConfiguration Adapter ACA21/22 (USB), HiDiscovery, USB-C stjórnunarstuðningur, stjórnunarlínuviðmót (CLI), CLI forskrift, CLI handrit meðhöndlun yfir Envm við ræsingu, fullur MIB stuðning, samhengisnæmur hjálp, HTML5 byggð stjórnun |
|
Öryggi |
ISASECURE CSA / IEC 62443-4-2 löggilt, MAC-undirstaða hafnaröryggi, hafnaraðstoð með 802.1x, gesti / óafgreiðslu VLAN, samþætt sannvottunarþjónn (IAS), RADIUS VLAN verkefni, Dening-of-Service Prevention, BASIC COVER Öryggis ábending, endurskoðunarleið, CLI skógarhögg, HTTPS vottorðastjórnun, takmarkaður stjórnunaraðgangur, viðeigandi notkun borði, stillanleg lykilorðsstefna, stillanleg fjöldi innskráningartilrauna, SNMP skráning, margfeldi forréttinda stig, staðbundin notendastjórnun, fjarstýring með radíus, notendareikningslás, lykilorðsbreyting á fyrstu innskráningu innskráningar |
|
Tímasamstilling |
PTPV2 Gagnsæ klukka tveggja þrepa, PTPV2 mörk klukka, f.Kr. |
|
Iðnaðarsnið |
Ethernet/IP samskiptareglur, IEC61850 Protocol (MMS Server, Switch Model), Modbus TCP, ProFinet Protocol |
|
Ýmislegt |
Stafræn IO stjórnun, handvirk kapalkross, höfn niður |
Umhverfisskilyrði
|
MTBF (Telecordia Sr -332 mál 3) @ 25 gráðu |
4326692 h |
|
Rekstrarhiti |
0-+60 gráðu |
|
Geymsla/flutningshiti |
-40-+70 gráðu |
|
Hlutfallslegur rakastig (ekki korn) |
1- 95 % |
Vélrænt Framkvæmdir
|

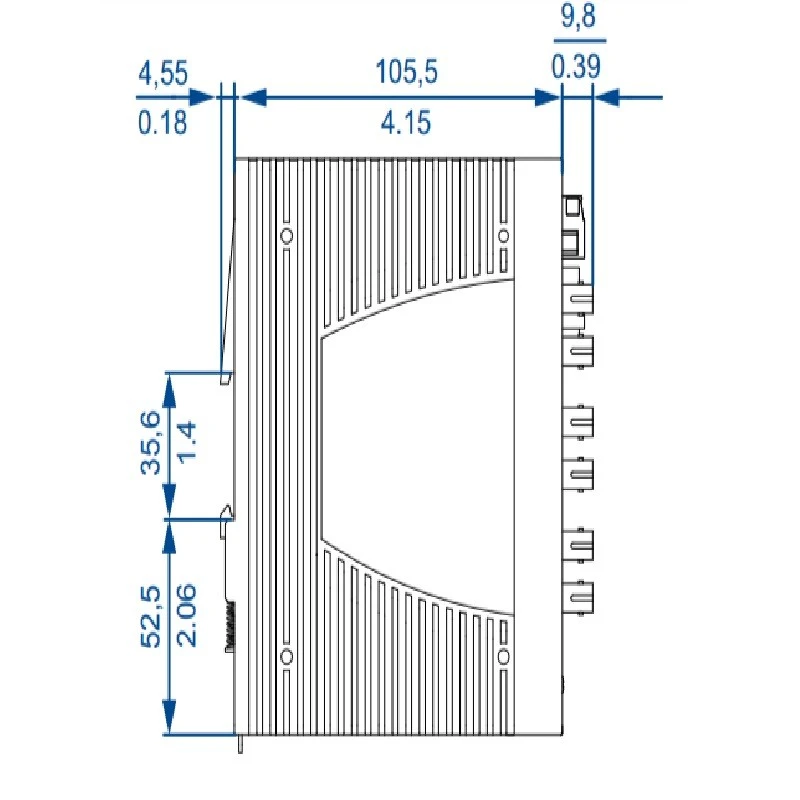

Mál (WXHXD) |
73 mm x 138 mm x 115 mm |
|
Þyngd |
570 g |
|
Húsnæði |
PC-ABS |
|
Festing |
Din Rail |
|
Verndunarflokkur |
IP30 |
Vélrænt stöðugleiki
|
IEC 60068-2-6 titringur |
5 Hz ... 8,4 Hz með 3,5 mm amplitude; 2 Hz ... 13,2 Hz með 1 mm amplitude; 8,4 Hz ... 2 0 0 Hz með 1 g; 13,2 Hz ... 100 Hz með 0,7 g |
|
Iec 60068-2-27 lost |
15 g, 11 ms lengd |
EMC truflun friðhelgi
|
En 61000-4-2 Rafstöðueiginleikar (ESD) |
6 kV snertilokun, 8 kV losun lofts |
|
En 61000-4-3 Rafsegulsvið |
10 v/m (80-2000 MHz); 5 v/m (2000-2700 MHz); 3 v/m (5100-6000 MHz) |
|
En 61000-4-4 hratt Tímabundin (springa) |
2 kV raflína, 2 kV gagnalína |
|
En 61000-4-5 bylgja spennu |
Kraftlína: 2 kV (lína/jörð) og 1 kV (lína/lína); Gagnalína: 2 kV |
|
En 61000-4-6 Framkvæmt friðhelgi |
10 V (150 kHz -80 MHz) |
EMC send út friðhelgi
|
EN 55022 |
EN 55032 flokkur A |
|
FCC CFR47 hluti 15 |
FCC 47CFR hluti 15, flokkur A |
Samþykki
|
Grunnstaðall |
CE, FCC, EN61131, EN 62368-1 |
|
Öryggi iðnaðareftirlitsbúnaðar |
Cul61010 |
Gildissvið Af afhendingu Og fylgihlutir
|
Fylgihlutir |
Autoconfiguration millistykki ACA 22- USB-C (EEC) 942239001; 6- pinna endar með skrúfulás (50 stykki) 943 845-013; 2- pinna flugstöð með skrúfulás (50 stykki) 943 845-009; Iðnaðar HIVISISION Network Management hugbúnaður 943 156- xxx |
|
Umfang afhendingar |
1 × tæki, 1 × Öryggi og almenn upplýsingablað, 1 × Terminal Block fyrir framboðsspennu og snertingu merkja, 1 × Terminal Block fyrir stafræna inntakið eftir afbrigði tækisins, 2 × Ferrites með lykil |
EnnfremurLeiðbeiningar
|
Vörugögn |
https://www.doc.hirschmann.com/index.html |
|
Skírteini |
https://www.doc.hirschmann.com/certificates.html |
